Ilość edycji wpisu: 1 | Postanowiłem zbudować sobie transceiver emulujący legendarnego Flex'a SDR-1000.
Z pomocą przyszedł soft Christosa SV1EIA, który skompilował PowerSDRv2.4.4, tak aby pracował z modułem ATTiny-Si570. Obszerniejszy opis zamieszczę kiedyś na QRZ.COM. Tu na razie tylko parę fotek, bo mnie Mario SQ6IUV czujnie z tym nowym projektem namierzył i się nie wykręcę

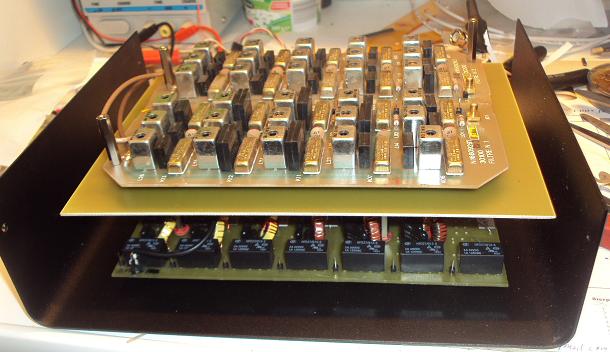

Wykorzystałem niezłe filtry pasmowe Thomson kupione za grosze w DW-Radio oraz własne LPF'y:
Końcowy etap budowy:

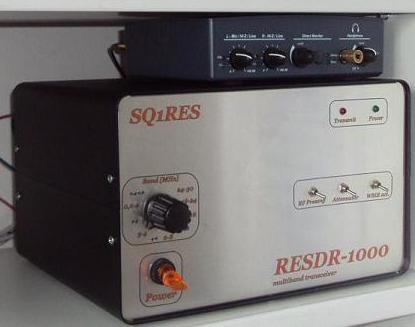

Radio gotowe do pracy:
_________________
Vy73, Jarek SQ1RES
------------------------------
Homemade TRX's: GenesisRadio G11, AVALA-01, Taurus 80, Hendricks PFR-3A
Anteny: GP na 20m, dipol na 80m oraz G7FEK
http://www.qrz.com/db/sq1res
"Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów" - Stanisław Lem |
| | |
| M0OSH | 20.05.2013 12:15:22 |
Grupa: Użytkownik
Posty: 83 #1453965
Od: 2011-9-10
| Jarek czy to przerobiona Avala-01 (g40) ?
przełaczane filtry mechanicznie?
|
| | |
| SQ1RES | 20.05.2013 12:34:01 |
Grupa: Użytkownik
Lokalizacja: JO73FI
Posty: 340 #1454009
Od: 2011-8-13
|
Tak, z tym, że z płyty AVALI wyłączyłem całe sterowanie przez COM'a (zamiast tego steruję przez QRP2000) oraz końcówkę mocy. Celem było, aby jak najprostszymi środkami osiągnąć możliwość posługiwania się PowerSDR'em zamiast GSDR, przy zachowaniu niezłych parametrów oraz wyeliminowaniu wad SDR-1000 (DDS). Zamiast E-MU użyta też będzie FA-66 - główna karta wspierana przez SDR-1000.
_________________
Vy73, Jarek SQ1RES
------------------------------
Homemade TRX's: GenesisRadio G11, AVALA-01, Taurus 80, Hendricks PFR-3A
Anteny: GP na 20m, dipol na 80m oraz G7FEK
http://www.qrz.com/db/sq1res
"Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów" - Stanisław Lem |
| | |
| M0OSH | 20.05.2013 12:41:30 |
Grupa: Użytkownik
Posty: 83 #1454023
Od: 2011-9-10
| a jakie PA zastosowałeś jeśli można wiedzieć kiedyś robilem projekt plytki avali z si570 i innym pa na pokładzie avala już na SMD ale przepadl po awarii Hdd tak myślę wrócic do niego z czasem |
| | |
| SQ1RES | 20.05.2013 12:56:29 |
Grupa: Użytkownik
Lokalizacja: JO73FI
Posty: 340 #1454038
Od: 2011-8-13
|
Z wyjścia drivera 2N3866 (za kondziorem C3 100nF) mamy jakieś 150-200 mW. To wystarcza aby wysterować końcówkę o której kiedyś pisałem na forum - z jakiejś wojskowej francuskiej radiostacji - na wyjściu oddaje około 100W.
_________________
Vy73, Jarek SQ1RES
------------------------------
Homemade TRX's: GenesisRadio G11, AVALA-01, Taurus 80, Hendricks PFR-3A
Anteny: GP na 20m, dipol na 80m oraz G7FEK
http://www.qrz.com/db/sq1res
"Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów" - Stanisław Lem |
| | |
| SQ1RES | 20.05.2013 13:26:23 |
Grupa: Użytkownik
Lokalizacja: JO73FI
Posty: 340 #1454077
Od: 2011-8-13
| Dzięki Zbysiu. Co do Piligrima to masz rację i zaczynam się za niego też pomału brać (w wersji SMD). Chciałbym go mieć jako radyjko do zabierania na wakacyjne wyjazdy.
_________________
Vy73, Jarek SQ1RES
------------------------------
Homemade TRX's: GenesisRadio G11, AVALA-01, Taurus 80, Hendricks PFR-3A
Anteny: GP na 20m, dipol na 80m oraz G7FEK
http://www.qrz.com/db/sq1res
"Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów" - Stanisław Lem |
| | |
| M0OSH | 20.05.2013 13:38:15 |
Grupa: Użytkownik
Posty: 83 #1454097
Od: 2011-9-10
| Ja mam płytke piligrima z DW_radio na razie jeszcze jej nie ruszyłem może przyjdzie i na to czas |
